一、概述
熱電偶補償導線KX-VVP-2*2.5是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢的標稱值相同的一對帶有絕緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。分為延長型和補償型兩種。
二、產品標準：熱電偶補償導線KX-VVP-2*2.5執行：GB/T14864標準.
1、額定電壓：無要求
2、工作溫度：-25～+200℃
3、導體：實芯或絞合合金絲
4、絕緣：聚氯乙烯/聚四氟乙烯
5、護套：聚氯乙烯/聚四氟乙烯/無堿玻璃絲
6、屏蔽：鍍錫銅絲或鍍鋅鋼絲或鋁塑復合帶
7、顏色：紅/黃/蘭/白/黑/灰/棕等
三、型號、名稱及配用熱電偶
|
型號 |
名稱 |
配用熱電偶 |
分度號 |
產品用型號含義 |
|
SC或RC |
銅 - 銅鎳 0.6 補償型導線 |
鉑銠 10- 鉑熱電偶 鉑銠 13- 鉑熱電偶 |
S或R |
S- 表示熱電特性允差為精密級補償導線； P- 表示有屏蔽層的補償導線； G- 表示一般用補償導線； V- 聚氯乙烯材料（PVC ）； H- 表示耐熱用補償導線； F- 聚四氟乙烯材料； R- 表示多股補償導線； B- 無堿玻璃絲材料 |
|
KCA KCB KX |
鐵 - 銅鎳 22 補償型導線 銅 - 銅鎳 40 補償型導線 鎳鉻 10- 鎳硅 3 延長型導線 |
鎳鉻 - 鎳硅熱電偶 |
K |
|
|
NC NX |
鐵 - 銅鎳 18 補償型導線 |
鎳鉻硅 - 鎳硅熱電偶 |
N |
|
|
EX |
鎳鉻 10- 銅鎳 45 延長型導線 |
鎳鉻 - 銅鎳熱電偶 |
E |
|
|
JX |
鐵 - 銅鎳 45 延長型導線 |
鐵 - 銅鎳熱電偶 |
J |
|
|
TX |
銅 - 銅鎳 45 延長型導線 |
銅 - 康銅熱電偶 |
T |
四、結構特征及使用溫度
|
絕緣層及護套 |
使用溫度 |
|||||
|
材 料 |
符號 |
|||||
|
聚氯乙烯 |
V |
-20～100℃ |
||||
|
無堿玻璃絲 |
B |
-25～200℃ |
||||
|
聚四氟乙烯 |
F |
-25～200℃ |
||||
|

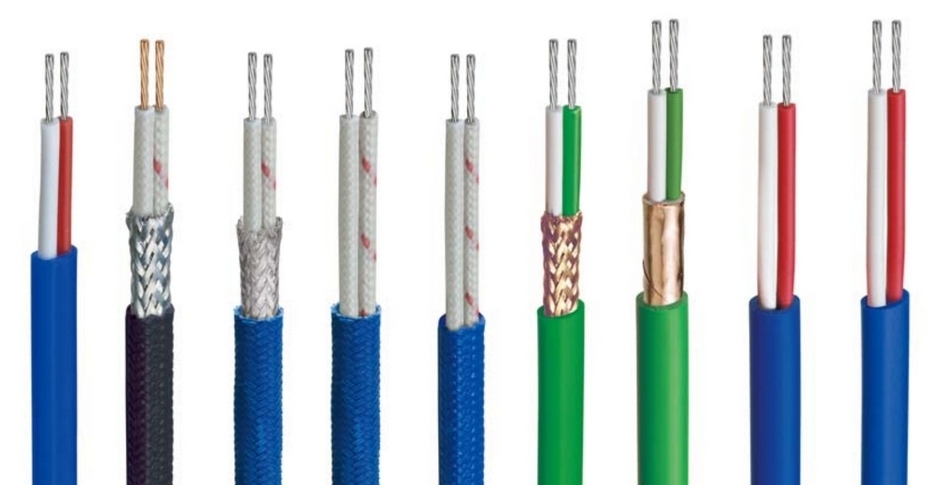

結構示意 |
||||||
|
護 套 |
絕緣層 |
合金絲 |
護 套 |
屏蔽層 |
絕緣層 |
合金絲 |
五、絕緣顏色標志表
|
型號 |
SC |
KC |
KC1 |
KX |
EX |
JK |
TX |
|
正極 |
紅 |
紅 |
紅 |
紅 |
紅 |
紅 |
紅 |
|
負極 |
綠 |
藍 |
湖藍 |
黑 |
棕 |
紫 |
白 |
訂貨需知：
1. 交貨長度為100m或整數倍，允許有不短于20m的短段導線交貨，但數量不得超過交貨總量的10％。
2. 本公司銷售熱電偶用補償電纜，供多點測溫使用。
3. 用戶如有特殊需求，可在訂貨合同中注明。
