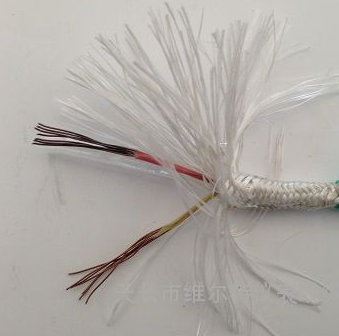

KXHF4-玻璃絲編織補償導線
一. KXHF4-玻璃絲編織補償導線采用無機云母帶繞包J緣，石英絲纖維編織保護。這些材料的耐溫均超過了1000℃，所以該電纜能在1000℃高溫下長期穩(wěn)定運行， 額定電壓：500V-1000V.顏色：白-蘭-紅-黑-棕-黃-綠-黃綠
二. KXHF4-玻璃絲編織補償導線用于電熱、石化、機電設備、發(fā)電廠、垂死的路徑,干燥室、加熱源照明、電器和其他高溫區(qū)域。
三.產品特性：
1、額定電壓：無要求
2、工作溫度：-25～+200℃
3、導體：實芯或絞合合金絲
4、J緣：聚氯乙烯/聚四氟乙烯
5、護套：聚氯乙烯/聚四氟乙烯/無堿玻璃絲
6、屏蔽：鍍錫銅絲或鍍鋅鋼絲或鋁塑復合帶
7、顏色：紅/黃/蘭/白/黑/灰/棕等
四.特點/用途：
KXHF4-玻璃絲編織補償導線它是在一定溫度范圍內（包括常溫）具有與所匹配的熱電偶的熱電動勢的標稱值相同的一對帶有J緣層的導線，用它們連接熱電偶與測量裝置，以補償它們與熱電偶連接處的溫度變化所產生的誤差。分為延長型和補償型兩種。
五.交貨要求：
按雙方合同協議商定，允許不小于10米的短段交貨。其數量應不超過交貨總長度的10%。
六.型號、M稱及配用熱電偶：
|
型號 |
M稱 |
配用熱電偶 |
熱電偶分度號 |
產品用型號含義 |
|
SC或RC |
銅-銅鎳0.6補償型導線 |
鉑銠10-鉑熱電偶 鉑銠13-鉑熱電偶 |
S或R |
S-表示熱電特性允差為準確補償導線；P-表示有屏蔽層的補償導線；G-表示一般用補償導線；V-聚氯乙烯材料（PVC）；H-表示耐熱用補償導線；F-聚四氟乙烯材料；R-表示多股補償導線；B-無堿玻璃絲材料 |
|
KCA KCB KX |
鐵-銅鎳22補償型導線 銅-銅鎳40補償型導線 鎳鉻10-鎳硅3延長型導線 |
鎳鉻-鎳硅熱電偶 |
K |
|
|
NC NX |
鐵-銅鎳18補償型導線 鎳鉻14-鎳硅延長型導線 |
鎳鉻硅-鎳硅熱電偶 |
N |
|
|
EX |
鎳鉻10-銅鎳45延長型導線 |
鎳鉻-銅鎳熱電偶 |
E |
|
|
JX |
鐵-銅鎳45延長型導線 |
鐵-銅鎳熱電偶 |
J |
|
|
TX |
銅-銅鎳45延長型導線 |
銅-康銅熱電偶 |
T |
產品規(guī)格：
|
線芯型式 |
線芯標稱截面（mm2） |
線芯股數 |
合金絲單線直徑（mm） |
|
單股線芯 |
0.2 0.5 1.0 1.5 2.5 |
1 1 1 1 1 |
0.52 0.80 1.13 1.37 1.76 |
|
多股線芯 （軟線） |
0.2 0.5 1.0 1.5 2.5 |
7 7 7 7 19 |
0.20 0.30 0.43 0.52 0.41 |
