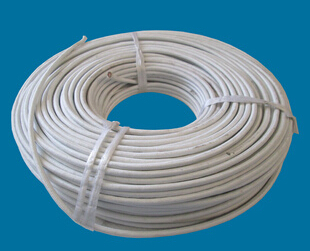

KX補償導線-KX-HBP-2*1.5
KX補償導線-KX-HBP-2*1.5作用是來延伸熱電即移動熱電偶的冷端，與顯示儀表聯(lián)接構成測溫系統(tǒng)。玻纖編織耐高溫補償導線采用GB／T 4989-94《熱電偶用補償導線》標準（等效采用IEC584-3《熱電偶D三部分—補償導線》國際標準），J緣層和護層選用更優(yōu)玻璃纖維編織，并浸漆。使用溫度—60—205—260℃，屬于當代國際水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力消防等部門。KX補償導線
玻纖編織耐高溫補償導線主要技術指標：
補償導線型號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC
其中：a）型號個字母與熱電偶的分度號相對應；
b）字母“X"表示延伸型補償導線（型別）；
c）字母“C"表示補償型補償導線（型別）。
注：SC型補償導線可配用R型分度號熱電偶
結構特征、J緣層、護層材料、使用溫度
J緣層及護套 | 使用溫度 | |
材料 | 符號 | |
聚氯乙烯 | PVC | -25～70℃ |
-25～105℃ | ||
聚全氟乙丙烯 | FEP | -60～200℃ |
可溶性聚四氟乙烯 | PFA | -60～250℃ |
玻纖編織 | HB | -60～800℃ |
使用分類、允差等、護層著色標志
使用分類 | 標志 | 允許等及護套著色 | |
普通 | 準確 | ||
一般用 | G | （黑色） | S（灰色） |
耐熱用 | H | （黑色） | S（灰色） |
產品標號（標記）
配用熱電偶分度號 | 一般用（G）產品標號 | 耐熱用（H）產品標號 | ||
普通 | ||||
S | SC-G | SC-GS | SC-H | SC-HS |
N | NC-G | NC-GS | NC-H | NC-HS |
K | KC2-G | KG2-GS | KC2-H | KC2-HS |
KX-G | KX-GS | KX-H | KX-HS | |
E | EX-G | EX-GS | EX-H | EX-HS |
J | JX-G | JX-GS | JX-H | JX-HS |
T | TX-G | TX-GS | TX-H | TX-HS |
補償導線合金絲和J緣層顏色
補償導線型號 | 配用熱電偶的分度號 | 補償導線合金線 | J緣層顏色 | ||
正 | 負 | 正 | 負 | ||
NC | N（鎳鉻硅—鎳硅） | NPC（鐵） | NNC（銅鎳） | 紅 | 黃 |
KC | K（銅—康銅） | KPC（銅） | KNC（銅鎳） | 紅 | 藍 |
KX | K（鎳鉻—鎳硅） | KPX（鎳鉻） | KNX（銅鎳） | 紅 | 黑 |
EX | E（鎳鉻—銅鎳） | EPX（鎳鉻） | ENX（銅鎳） | 紅 | 棕 |
JX | J（鐵—銅鎳） | JPX（鐵） | JNX（銅鎳） | 紅 | 紫 |
TX | T（銅—銅鎳） | TPX（銅） | TNX（銅鎳） | 紅 | 白 |
SC | S（鉑鉻10—鉑） | SPC（銅） | SNC（銅鎳） | 紅 | 綠 |
