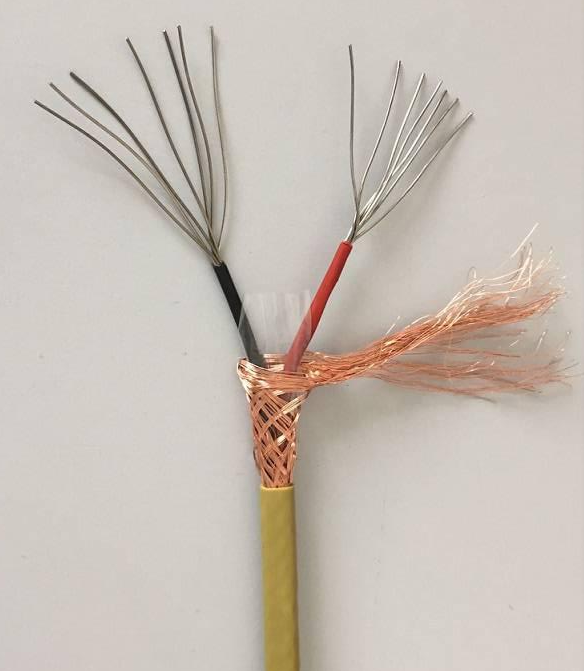

KX-HA-FFRP高溫補償導線
KX-HA-FFRP補償導線2*1.5產品規格
|
補償導線 |
KX-HA-FFRP2*0.5 |
聚氯乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償導線 |
|
補償導線 |
KX-HA-FFRP2*1.0 |
聚氯乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償導線 |
|
補償導線 |
KX-HA-FFRP2*1.5 |
聚氯乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償導線 |
|
補償導線 |
KX-HA-FFRP2*2.5 |
聚氯乙烯J緣聚氯乙烯護套準確K分度號熱電偶補償導線 |
KX-HA-FFRP高溫補償導線 產品的作用
|
補償導線的作用 |
是來延伸熱電即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品等效采用IEC 584-3《熱電偶D三部份－補償導線》標準。J緣層和護層選用更優氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸、堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度在60-205-260℃，屬于當代國際水平。產品主要應用于各種測溫裝置，已被廣泛用核電、石油、化工、冶金、電力等部門。 熱電偶補償導線的作用 是來延伸熱電即移動熱電偶的冷端，與顯示儀表聯接構成測溫系統。本產品采用GB／T 4989-94《熱電偶用補償導線》標準(等效采用IEC584-3《熱電偶D三部分—補償導線》國際標準)，J緣層和護層選用更優氟塑料，并采用整體連續擠出新工藝，使該產品具有優良的耐酸，堿、耐磨和不燃延之性能，可浸入油水中長期使用。使用溫度—60—205—260℃，屬于當代國際水平。產品主要應用于各種測溫裝置，已被廣泛用于石油、化工、冶金、電力等部門。 |
KX-HA-FFRP補償導線2*1.5型號說明：
|
型號說明： |
S——表示熱電特性為準確補償導線。普通補償導線不標字母； |
KX-HA-FFRP補償導線2*1.5技術指標
|
主要技術指標 |
熱電偶補償導線號按產品的品種劃分為SC、KC、KX、EX、JX、TX、NC 其中：a)型號個字母與熱電偶的分度號相對應； b)字母“X"表示延伸型補償導線(型別)； c)字母“C"表示補償型補償導線(型別)。 注：SC型補償導線可配用R型分度號熱電偶 結構特征、J緣層、護層材料、使用溫度 使用分類、允差等、護層著色標志 J緣層及護層 使用溫度 材料 符號 聚氟乙烯 PVC -25～70℃ -25～105℃ 聚全氟乙丙烯 FEP -60～205℃ 可溶性聚四氟乙烯 PFA -60～260℃ 結J示意 護層 J緣層 合金絲 護層 屏蔽層 合金絲 使用分類 標志 允許登記及護層著色 普通 準確 一般用 G （黑色） S（灰色） 耐熱用 H （黑色） S（灰色） 產品標號（標記） 補償導線合金絲和J緣層顏色 配用熱電 偶分度號 一般用（G） 產品標號 耐熱用（H） 1、補償線纜按產品品種劃分為:SC BC KC KX JX TX EA,其中字母“×"表示延伸型補償導線，字母 “C"表示補償線纜其熱電勢和電阻值符合下表規定： 2、補償線纜防潮試驗的J緣電阻在40℃水中24小時后不小于（10米）25MΩ. 3、補償線纜耐熱老化24小時后進行5倍外徑試驗，經電壓試驗5000V/1min不擊穿。 訂的時候需標明型號、 規格、線芯截面、 線芯數 、屏蔽方式和數量
|
KX-HA-FFRP補償導線2*1.5安裝注意事項 KX補償導線
|
使用中注意事項 |
1. 補償導線的選擇 補償導線一定要根據所使用的熱電偶種類和所使用的場合進行正確選擇。例如,k型偶應該選擇k型偶的補償導線,根據使用場合,選擇工作溫度范圍。通常kx工作溫度為-20～100℃,寬范圍的為-25～200℃。普通誤差為±2.5℃,準確為±1.5℃。 2. 接點連接 與熱電偶接線端2個接點盡可能近一點,盡量保持2個接點溫度一致。與儀表接線端連接處盡可能溫度一致,儀表柜有風扇的地方,接點處要保護不要使得風扇直吹到接點。 3. 使用長度 因為熱電偶的信號很低,為微伏,如果使用的距離過長,信號的衰減和環境中強電的干擾偶合,足可以使熱電偶的信號失真,造成測量和控制溫度不準確,在控制中嚴重時會產生溫度波動。 根據我們的經驗,通常使用熱電偶補償導線的長度控制在15米內比較好,如果超過15米,建議使用溫度變送器進行傳送信號。溫度變送器是將溫度對應的電勢值轉換成直流電流傳送,抗干擾強。 4. 布線 補償導線布線一定要遠離動力線和干擾源。在避免不了穿越的地方,也盡可能采用交叉方式,不要平行。 5. 屏蔽補償導線 為了提高熱電偶連接線的抗干擾性,可以采用屏蔽補償導線。對于現場干擾源較多的場合,效果較好。但是一定要將屏蔽層嚴格接地,否則屏蔽層不僅沒有起到屏蔽的作用,反而增強干擾。 |
