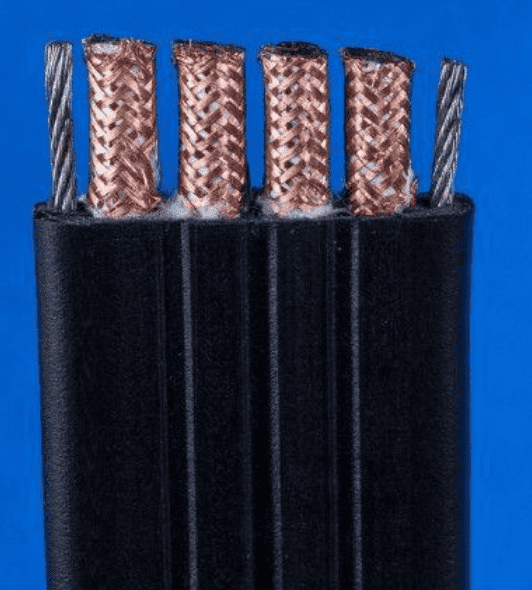

TVVBP YVVBP電梯隨行扁平軟電纜
TVVBP YVVBP電梯隨行扁平軟電纜型號表示方法：
TVVBPG-TV：???T:電梯的“梯”??V:聚氯乙烯J緣??V:聚氯乙烯護套??????B:扁形電纜?????P:屏蔽結構?????G:鋼絲加強件???TV:視頻傳輸線
TVVBP YVVBP電梯隨扁平軟電纜應用安裝范圍
電梯電纜采用特殊結構設計，使用壽命長，大限度提高電梯銷售企業的營運效率。電梯控制電纜可在懸掛長度較長的情況下提供整體電氣控制，同時承受機械應力。電梯電纜因采用鋼絲承載纜芯，可用于長距離懸掛使用場合。
TVVBP YVVBP電梯隨行扁平軟電纜特性
采用新型耐寒柔性專用外護套，可在-15℃低溫下仍保持柔軟。
采用新型耐寒柔性專用外護套，可在-15℃低溫下仍保持柔軟。
電纜結構
導體： 多股超細精絞無氧銅絲，符合VDE0295CLASS 5標準
J緣： 特殊混合PVCJ緣
顏色： 顏色表示,符合GB5023.6(黃、白、橙、淺綠、粉紅)數字編號（無黃綠接地線）
內襯層：無.
加強件：高強度鍍鋅航空鋼絲（可選）；
護套： 耐寒PVC專用護套灰色或黑色
額定電壓：300/500V：
測試電壓：2500V
靜態彎曲試驗：0．3m<0> 垂直燃燒試驗：通過GB/T18380．1—2001、IEC60332—1：1993試驗：
產品標準：GB5023．6、lEC60227—6、EN5021 4。
使用導則Guide to use：
在正常使用時，導體高溫度為70度
J緣： 特殊混合PVCJ緣
顏色： 顏色表示,符合GB5023.6(黃、白、橙、淺綠、粉紅)數字編號（無黃綠接地線）
內襯層：無.
加強件：高強度鍍鋅航空鋼絲（可選）；
護套： 耐寒PVC專用護套灰色或黑色
額定電壓：300/500V：
測試電壓：2500V
靜態彎曲試驗：0．3m<0> 垂直燃燒試驗：通過GB/T18380．1—2001、IEC60332—1：1993試驗：
產品標準：GB5023．6、lEC60227—6、EN5021 4。
使用導則Guide to use：
在正常使用時，導體高溫度為70度
電纜適宜在一1 5～+400c的環境下使用：
如電梯使用情況如下時
電梯電纜是一字型排列時
1、自由使用長度大于35m；
2、運行速度大于1.6m/s;
應考慮在電纜中增加承力元件，承力元件一般為鍍鋅軟鋼絲繩或纖維繩如芳綸紗等
電梯電纜是梅花型絞合排列時
1、自由懸掛長度大于80m；
2、運行速度為4.0m/s~10.0 m/s;
如電梯使用情況如下時
電梯電纜是一字型排列時
1、自由使用長度大于35m；
2、運行速度大于1.6m/s;
應考慮在電纜中增加承力元件，承力元件一般為鍍鋅軟鋼絲繩或纖維繩如芳綸紗等
電梯電纜是梅花型絞合排列時
1、自由懸掛長度大于80m；
2、運行速度為4.0m/s~10.0 m/s;
應考慮在電纜中增加承力元件，承力元件一般為鍍鋅軟鋼絲繩。
TVVBP YVVBP電梯隨行扁平軟電纜型號M稱
|
型號
|
產品M稱
|
用途
|
導體長期允許
工作溫度?℃ |
額定電壓
V |
標稱截面
mm2 |
|
TVVB
YVVB |
聚氯乙烯J緣聚氯乙烯護套電梯扁電纜
|
電梯內部作隨行懸掛電纜，用
于動力傳輸線及控制、照明、 通訊線路接 |
-15 ~ +70
|
300/500
450/750 |
0.3 ~ 240
|
|
TVVBG
YVVBG |
聚氯乙烯J緣聚氯乙烯護套鋼絲加強型電梯扁電纜
|
||||
|
TVVBP
YVVBP |
聚氯乙烯J緣聚氯乙烯護套銅絲編織屏蔽電梯扁電纜
|
||||
|
?
|
|||||
TVVBP YVVBP電梯隨行扁平軟電纜結構/尺寸表
|
型號
|
芯數x截面?
mm2 |
電纜外型尺寸
|
電纜參考重量
KG/KM |
|
|
高mm
|
寬mm
|
|||
|
TVVB?
一字排列 |
2X0.75
|
4.6
|
8.0
|
68.4
|
|
3X0.75
|
10.4
|
89.8
|
||
|
4X0.75
|
13.7
|
117.5
|
||
|
5X0.75
|
17.1
|
145.2
|
||
|
6X0.75
|
19.4
|
166.6
|
||
|
7X0.75
|
21.8
|
188.1
|
||
|
8X0.75
|
24.1
|
209.5
|
||
|
9X0.75
|
26.5
|
231.0
|
||
|
10X0.75
|
28.8
|
252.5
|
||
|
11X0.75
|
31.2
|
273.9
|
||
|
12X0.75
|
33.5
|
295.4
|
||
|
13X0.75
|
35.9
|
316.8
|
||
|
14X0.75
|
39.2
|
344.5
|
||
|
15X0.75
|
41.6
|
366.0
|
||
|
16X0.75
|
44.0
|
387.4
|
||
|
17X0.75
|
46.3
|
409.0
|
||
|
18X0.75
|
49.5
|
436.5
|
||
|
19X0.75
|
52.0
|
458.0
|
||
|
20X0.75
|
54.3
|
479.5
|
||
|
21X0.75
|
56.7
|
500.9
|
||
|
22X0.75
|
59.0
|
522.4
|
||
|
23X0.75
|
61.4
|
543.8
|
||
|
24X0.75
|
64.7
|
571.5
|
||
|
注：以上規格為常用型，可根據用戶要求定制特殊規格
|
||||
?
|
型號
|
芯數x截面?
mm2 |
電纜外型尺寸
|
電纜參考重量
KG/KM |
|
|
高mm
|
寬mm
|
|||
|
TVVB?
梅花排列 |
24X0.75
|
9.0
|
32
|
499
|
|
30X0.75
|
8.5
|
41
|
619
|
|
|
36X0.75
|
9.0
|
44.5
|
733
|
|
|
40X0.75
|
8.5
|
51.8
|
795
|
|
|
42X0.75
|
9.0
|
50.6
|
839
|
|
|
48X0.75
|
9.0
|
56.7
|
945
|
|
|
54X0.75
|
9.0
|
63
|
1050
|
|
|
60X0.75
|
9.0
|
69
|
1156
|
|
|
66X0.75
|
9.0
|
75
|
1262
|
|
注：以上規格為常用型，可根據用戶要求定制特殊規格
?
