低煙無鹵電纜指不含鹵素(F、Cl、Br、I、At)、不含鉛鎘鉻***等環境物質的膠料制成的燃燒時不會發出有毒煙霧(如：鹵化氫、一氧化碳、二氧化碳等)的環保型電纜。

● 其中鹵素指針為：所有鹵素的值≦50PPM(根據法規PREN 14582)

● 燃燒后產生鹵化氫氣體的含量<100PPM(根據法規EN5067-2-1)

● 燃燒后產生的鹵化氫氣體溶于水后的PH值≧4.3(弱酸性) (根據法規EN-50267-2-2)

● 產品在密閉容器中燃燒后透過一束光線其透光率≧60%(根據法規EN-50268-2)

● Pb<90PPM，Cd、Cr6+、Hg、PBBs、PBDEs均小于5PPM

用途：

該產品阻燃性能優越，燃燒時煙度甚少，無腐蝕性氣體逸出，廣泛應用于核電站、地鐵車站、電話交換機及計算機控制中心、高層建筑大樓、賓館、廣播電視臺、重要軍事設施、石油平臺等，以及人員較集中，空氣密度低的場所。

低煙無鹵電線特性：

(1) 抗張強度比一般PVC電線大：一般PVC電線抗張強度大于1.05Kgf/mm2，而低煙無鹵電線抗張強度大于1.2Kgf/mm2；

(2) 具有良好的耐候性(-30℃~105℃)；

(3) 具備良好的柔軟度(硬度為80—90)；

(4) 具有非移性(因為此產品配方中不用添加可塑劑，故不會有移形性)；

(5) 燃燒時不會產生有毒黑煙(會產生少量白色煙霧)；

(6) 具有較高的體積電阻率：PVC電線一般為1012~1015Ω/cm3，低煙無鹵電線大于1016Ω/cm3；

(7) 具有良好的耐高壓特性：PVC電線一般耐10KV以上，而低煙無鹵電線高達15KV以上；

(8) 具有良好的彈性和粘性。

3. 低煙無鹵線材配方添加材料：

(1) 選用線型PE及彈性PE為主要樹脂，阻燃材料選用三種含結晶水的金屬氧化物：分別為在200℃、300℃、300℃以上失去結晶水。

型號 名稱

DLD-KVV 銅芯低煙低鹵聚氯乙烯絕緣和護套控制電纜

DLD-KVVP 銅芯低煙低鹵聚氯乙烯絕緣和護套銅網編織屏蔽控制電纜

DLD-KVV22 銅芯低煙低鹵聚氯乙烯絕緣和護套鋼帶鎧裝控制電纜

WLD-KJEG 銅芯無鹵低煙交聯聚烯烴絕緣熱固性護套控制電纜

WLD-KJEGP 銅芯無鹵低煙交聯聚烯烴絕緣熱固性護套銅網屏蔽控制電纜

WLD-KJEGP2-22 銅芯無鹵低煙交聯聚烯烴絕緣熱固性護套銅帶屏蔽鋼帶鎧裝控制電纜

WLD-KJES 銅芯無鹵低煙交聯聚烯烴絕緣熱塑性護套控制電纜

WLD-KJESP 銅芯無鹵低煙交聯聚烯烴絕緣熱塑性護套銅網屏蔽控制電纜

WLD-KJES22 銅芯無鹵低煙交聯聚烯烴絕緣熱塑性護套鋼帶鎧裝控制電纜

DLD-KSF 銅芯低煙低鹵熱塑性絕緣丁腈熱塑體護套控制電纜

DLD-KSFP 銅芯低煙低鹵熱塑性絕緣丁腈熱塑體護套銅網屏蔽控制電纜

DLD-KSFP2-22 銅芯低煙低鹵熱塑性絕緣丁腈熱塑體護套銅帶屏蔽鋼帶鎧裝控制電纜

序號 型號 名稱 阻燃級別

1

DDZ-VV

DDZ-VLV

低煙低鹵聚氯乙烯絕緣低煙低鹵聚氯乙烯/聚乙烯護套阻燃電力電纜

A.B.C

DDZ-VV22 DDZ-VLV22

DDZ-VV23 DDZ-VLV23

低煙低鹵聚氯乙烯絕緣鋼帶鎧裝低煙低鹵聚氯乙烯/聚乙烯護套阻燃電力電纜

DDZ-VV32 DDZ-VLV32

DDZ-VV33 DDZ-VLV33

DDZ-VV42 DDZ-VLV42

DDZ-VV43 DDZ-VLV43

低煙低鹵聚氯乙烯絕緣鋼絲鎧裝低煙低鹵聚氯乙烯/聚乙烯護套阻燃電力電纜

2

DDZ-YJ(F)V

DDZ-YJ(F)LV

(輻照)交聯聚乙烯絕緣低煙低鹵聚乙烯護套阻燃電力電纜

A.B.C

DDZ-YJ(F)V22

DDZ-YJ(F)LV22

(輻照)交聯聚乙烯絕緣鋼帶鎧裝低煙低鹵聚乙烯護套阻燃電力電纜

DDZ-YJ(F)V32

DDZ-YJ(F)LV32

DDZ-YJ(F)V42

DDZ-YJ(F)LV42

(輻照)交聯聚乙烯絕緣鋼絲鎧裝低煙低鹵聚乙烯護套阻燃電力電纜

3

DDZ-KVV

DDZ-KYJ(F)V

低煙低鹵聚氯乙烯/(輻照)交聯聚乙烯絕緣低煙低鹵聚氯乙烯護套阻燃控制電纜

A.B.C

DDZ-KVV22

DDZ-KYJ(F)V22

低煙低鹵聚氯乙烯/(輻照)交聯聚乙烯絕緣鋼帶鎧裝低煙低鹵聚氯乙烯護套阻燃控制電纜

DDZ-KVVP

DDZ-KYJ(F)VP

低煙低鹵聚氯乙烯/(輻照)交聯聚乙烯絕緣銅絲編織屏蔽低煙低鹵聚氯乙烯護套阻燃控制電纜

DDZ-KVVP22

DDZ-KYJ(F)VP22

低煙低鹵聚氯乙烯/(輻照)交聯聚乙烯絕緣銅帶屏蔽低煙低鹵聚氯乙烯護套阻燃控制電纜

DDZ-KVVP32

DDZ-KYJ(F)VP32

低煙低鹵聚氯乙烯/(輻照)交聯聚乙烯絕緣銅絲鎧裝低煙低鹵聚氯乙烯護套阻燃控制電纜

4

DDZ-BV

DDZ-BLV

低煙低鹵聚乙烯絕緣阻燃電線

A.B.C

DDZ-BVV

DDZ-BLVV

低煙低鹵聚乙烯絕緣和護套阻燃電線

DDZ-BVR

低煙低鹵聚乙烯絕緣阻燃軟電線

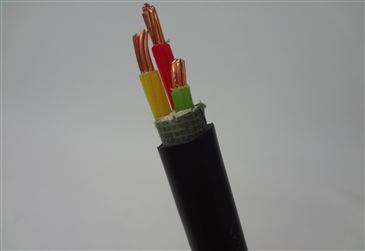

產品名稱:低煙低鹵、低煙無鹵阻燃型交聯聚烯烴絕緣控制電纜

產品說明:

產品特點及用途

本產品適用于交流額定電壓450/750V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等對電纜阻燃特性要求高的場合。電纜的無鹵低煙、低鹵低煙特性，當火災發生時，蔓延速度慢，煙濃度低，可見度高，有害氣體釋放量小，便于人員撤離。燃燒氣體的腐蝕性小，也避免了對儀器設備的損害，低鹵、無鹵的特性，使得電纜材料在耐老化和耐紫外線及其它輻照性能大大提高，從而延長電纜的使用壽命。

產品執行標準

GB9330-88　Q/WTL11-2003

使用特性

1.電纜額定電壓UO/U:450/750V，交流聚烯烴UO/U為0.6/1KV

2.電纜長期工作溫度為：-20℃－90℃，-40℃－105℃

3.推薦彎曲半徑：無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。

主要技術指標

1.電纜應經受環境溫度下工頻電壓試驗3kV，5min不擊穿

2.電纜的透光率應符合下表

電纜外徑　D（mm）透光率（%）≥電纜外徑　D（mm）透光率（%）≥D>40705

3.電纜的不延燃性（阻燃特性）:應通過GB12666.5-90中B類成束燃燒試驗。單根電線電纜垂直燃燒試驗應通過GB12666.2-90

4.鹵酸氣體釋放量，符合IEC754-1

5.燃燒氣體的PH值和導電率，符合IEC754-2　PH≥4.3　電導率≤10μS/mm。

代號、名稱及含義

項目代號含義系列代號DLDWLDK低煙低鹵低煙無鹵控制電纜絕緣材料VJEF聚氯乙烯交聯聚烯烴丁腈熱塑體護套材料VGS聚氯乙烯熱固性護套熱塑性護套屏蔽材料PP2銅網或鍍錫銅網銅帶/塑復合帶鎧裝材料2232鋼帶細鋼絲導體種類ABR獨股導體7股絞合導體多股絞合導體

銷售范圍

截面mm20.51.01.52.546101625芯數2-812-812-812-502-372-202-192-142-10
