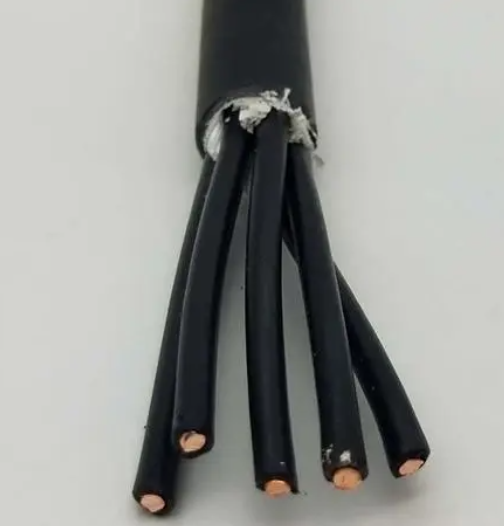

低煙無鹵電纜DDZ-KVVR DDZ-KVV
低煙無鹵電纜DDZ-KVVR DDZ-KVV 適用于交流額定電壓450/750V及以下的地鐵、高層建筑、商場、劇院、發電站、化學工廠、城市廣場及其他公用事業等對電纜阻燃特性要求高的場合。
低煙無鹵電纜DDZ-KVVR DDZ-KVV 執行標準：GB9330-88
低煙無鹵電纜DDZ-KVVR DDZ-KVV 使用特性：低煙無鹵屏蔽電纜
1、電纜額定電壓UO/U:450/750V
2、電纜長期工作溫度為70℃
3、電纜敷設溫度不低于0℃
4、推薦彎曲半徑:
無鎧裝電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
電纜型號、M稱：
|
型號 |
M稱 |
|
DDZ-KVV |
銅芯低煙低鹵阻燃型聚氯乙烯J緣和護套控制電纜 |
|
DDZ-KVVP |
銅芯低煙低鹵阻燃型聚氯乙烯J緣和護套銅絲編制屏蔽控制電纜 |
|
DDZ-KVVR |
銅芯低煙低鹵阻燃型聚氯乙烯J緣和護套控制軟電纜 |
|
DDZ-KVVRP |
銅芯低煙低鹵阻燃型聚氯乙烯J緣和護套銅絲編制屏蔽控制軟電纜 |
|
DDZ-KVVP2 |
銅芯低煙低鹵阻燃型聚氯乙烯J緣和護套銅帶繞包屏蔽控制電纜 |
|
DDZ-KVVP22 |
銅芯低煙低鹵阻燃型聚氯乙烯J緣和護套鋼帶鎧裝控制電纜 |
|
DDZ-KVVP32 |
銅芯低煙低鹵阻燃型聚氯乙烯J緣和護套鋼絲鎧裝控制電纜 |
M詞解釋：
低煙：在規定的試驗條件下，試樣受熱分解貨燃燒釋放出的煙比較少，符合規定的指標特性。
低鹵：在規定的試驗條件下，試樣燃燒時釋放的鹵化氣體氫氣體的含量比較少，符合規定的指標特性。
阻燃：在一定的試驗條件下，試樣被燃燒，在撤去火源后，火焰的蔓延僅在規定的范圍內，殘焰或殘灼在規定的時間內能自行熄滅的特性。
主要技術指標：
1、低煙低鹵阻燃性能指標
煙密度試驗，透光率（%）≥40%
Hcl氣體釋放量不大于100mg/g
2、20度時導體直流電阻值及耐電壓強度
|
標稱截面 |
導體結構 |
20℃導體直流電阻Ω/km |
耐電壓強度 |
|
|
不鍍錫 |
鍍錫 |
|||
|
0.5 |
1/0.8 |
36 |
36.7 |
3kv5分鐘J緣無擊穿 |
|
7/0.30 |
36 |
36.7 |
||
|
16/0.20 |
39 |
40.1 |
||
|
0.75 |
1/0.97 |
24.5 |
24.8 |
|
|
7/0.37 |
24.5 |
24.8 |
||
|
24/0.20 |
26 |
26.7 |
||
|
1.0 |
1/1.13 |
18.1 |
18.2 |
|
|
7/0.43 |
18.1 |
18.2 |
||
|
32/0.20 |
19.5 |
20.0 |
||
|
1.5 |
1/1.38 |
12.1 |
12.2 |
|
|
7/0.52 |
12.1 |
12.2 |
||
|
30/0.25 |
13.3 |
13.7 |
||
|
2.5 |
1/1.78 |
7.41 |
7.56 |
|
|
7/0.68 |
7.41 |
7.56 |
||
|
49/0.36 |
7.98 |
8.21 |
||
|
4 |
1/2.25 |
4.61 |
4.70 |
|
|
7/0.85 |
4.61 |
4.70 |
||
|
56/0.30 |
4.95 |
5.09 |
||
|
6 |
1/2.76 |
3.08 |
3.11 |
|
|
7/1.04 |
3.08 |
3.11 |
||
|
84/0.30 |
3.30 |
3.39 |
||
|
10 |
7/1.35 |
1.83 |
1.84 |
|
產品規格：
|
型號 |
額定電壓 |
0.5 |
0.75 |
1.0 |
1.5 |
2.5 |
4 |
6 |
10 |
|
DDZ-KVV KVVP |
450/750V |
2-61芯 |
2-37芯 |
2-14芯 |
|||||
|
DDZ-KVVP2 KVVP2 KVVP32 |
4-61芯 |
||||||||
|
DDZ-KVVR KVVRP |
2-61芯 |
||||||||
