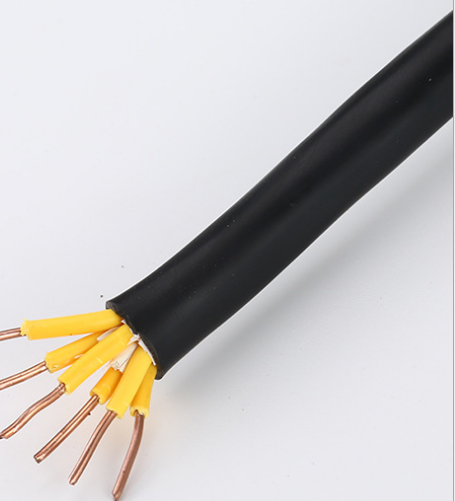

低煙無鹵環保電纜WDZB-KYJY-6*1.5
一、低煙無鹵環保電纜WDZB-KYJY-6*1.5產品特點及用途
低煙無鹵環保電纜WDZB-KYJY-6*1.5適用于交流額定電壓450/750V及以下控制、監控回路及保護線路等場合，特別適用于核電站、地鐵、劇院等安全系數要求較高的場所。該產品克服了傳統阻燃控纜的缺點，極大的便利了救火和人員疏散工作，避免了鹵酸氣體對儀器和設備的腐蝕，成為傳統阻燃控制電纜的換代型產品，它主要要以下五個特點：
1、電纜燃燒時鹵化氫氣體釋放量低；
2、電纜燃燒時發煙量少，透光率高；
3、電纜線芯長期工作溫度可達90℃，延長了電纜使用壽命；
4、絕緣線芯采用數字編碼，便于安裝、調試、維修；
5、采用筒式放線，可銷售長達3KM以上的整根電纜。
二、低煙無鹵環保電纜WDZB-KYJY-6*1.5執行標準:GB9330-88
三、低煙無鹵環保電纜WDZB-KYJY-6*1.5使用特性
1、額定電壓U0/U為450/750V；
2、電纜導體的長期允許工作溫度為90℃；
3、電纜的敷設溫度應不低于0℃，推薦允許彎曲半徑：無鎧裝層電纜應不小于電纜外徑的6倍；有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；有屏蔽結構的軟電纜應不小于電纜外徑的6倍。
四、基本型號及名稱
|
型 號 |
名 稱 |
|
WDZA-KYJY |
銅芯交聯聚乙烯絕緣聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜 |
|
WDZB-KYJY |
|
|
WDZC-KYJY |
|
|
WDZA-KYJYP |
銅芯交聯聚乙烯絕緣銅絲屏蔽聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜 |
|
WDZB-KYJYP |
|
|
WDZC-KYJYP |
|
|
WDZA-KYJYP2 |
銅芯交聯聚乙烯絕緣銅帶屏蔽聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜 |
|
WDZB-KYJYP2 |
|
|
WDZC-KYJYP2 |
|
|
WDZA-KYJYP3 |
銅芯交聯聚乙烯絕緣鋁塑復合帶屏蔽聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜 |
|
WDZB-KYJYP3 |
|
|
WDZC-KYJYP3 |
|
|
WDZA-KYJYP2-23 |
銅芯交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚烯烴護套無鹵低煙A(B、C)類阻燃控制電纜 |
|
WDZB-KYJYP2-23 |
|
|
WDZC-KYJYP2-23 |
五、WDZB-KYJY WDZC-KYJY低煙無鹵環保電纜主要技術指標
導體直流電阻
|
標稱截面mm2 |
0.75 |
1 |
1.5 |
2.5 |
4 |
6 |
10 |
|
20℃時導體直流電阻≤Ω/KM |
24.5 |
18.1 |
12.1 |
7.41 |
4.61 |
3.08 |
1.83 |
1、 絕緣電阻：90℃時絕緣體積電阻率≥1012Ω·CM；90℃時絕緣電阻常數ki≥3.67MΩ·KM；
2、 電纜經受3.5KV交流電壓試驗，5min不發生擊穿；
3、 按IEC754標準試驗，PH值≥4.3；
4、 按IEC1034標準試驗，透光率≥60%；
