產品M稱:RS485通訊電纜

產品說明:總線電纜GS- HRPVSP
RS485電纜RS485通訊線RS485專用電纜24AWG屏蔽雙絞電纜在一般場*用雙絞線就可，但在要求較高的環境下要采用帶屏蔽層的雙絞電纜。使用24AWG屏蔽雙絞電纜時，對于特定的傳輸線路，主機(召測設備)到儀表的485口間的電纜長度與數據信號傳輸的波特率成反比；RS485電纜RS485通訊線RS485專用電纜這個長度主要受信號的失真以及噪聲的影響所影響。理論上RS485通信電纜的傳輸距離能達到1200米，但實際應用中傳輸距離要小于1200米，具體長度受周圍的環境影響。

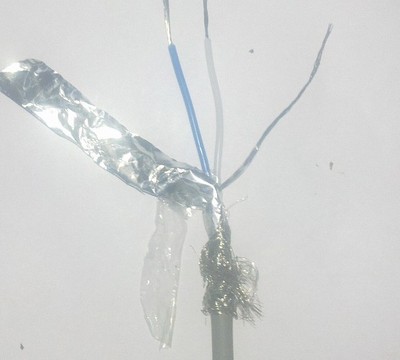

24AWG屏蔽雙絞電纜特點：RS-485通訊電纜特性阻抗為120歐姆，導體為2*24AWG多股絞合鍍錫銅絲，PEJ緣介質，由鋁箔/聚酯復合帶100%覆蓋+鍍錫銅絲90%覆蓋共2層屏蔽，附有立接地導線，工業灰色PVC外護套。總線電纜GS- HRPVSP
24AWG屏蔽雙絞電纜結構:
1)導體: 多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共四股導體，外徑: 0.91 +/- 0.03mm
2)J緣:實芯PEJ緣, 外徑: 1.90 +/- 0.03mm
3)屏蔽:鋁箔屏蔽
4)引流線:多股絞合鍍錫銅網線, 每股7支, 每支導體線徑為0.30mm, 共一股, 外徑: 0.91 +/- 0.03mm
5)D二屏蔽:鋁鎂編織網屏蔽, 覆蓋率為55%
6)內護套：黑色PVC, OD: 8.0mm +/- 10%總線電纜GS- HRPVSP
經測試RS485通信電纜大的通信距離約為1219M，大傳輸速率為10Mb/S，傳輸速率與傳輸距離成反比，在100Kb/S的傳輸速率下，才能達到大的通信距離，如果需傳輸更長的距離，需要加485中繼***。RS485總線一般大支持32個節點，如果使用特制的485芯片，可以達到128個或者256個節點，大的可以支持到400個節點。
因RS485接口具有良好的抗噪聲干擾性，較長的傳輸距離和多站能力等上述優點就使其成為選的串行接口。因為RS485接口組成的半雙工網絡，一般只需二根連線，所以RS485接口均采用屏蔽雙絞線傳輸。

自承式RS-485通訊電纜主要是根據客戶現場施工特別訂制的485通訊電纜，主要用于農村電網改造，集中抄表項目抄表用線，滿足架空設置電纜。

— 技術參數

執行標準:GB/T16657.2-2008 GB/T19666-2005

特性阻抗：120±15Ω

小彎曲半徑：≥電纜外徑15 倍

工作溫度：-40℃至70℃

— 產品應用

本產品適用于交流額定電壓300V 及以下照明、電動工具等所須的電源，還能同時傳輸各種控制信號, 直流電壓1000V 及以下傳輸音頻信號，以及固定敷設的鐵路信號和某些自動裝置用傳輸控制線路。目前大量使用于智能******集中抄表信號傳輸。

— 使用特性

1. 標稱特性阻抗： 120Ω總線電纜GS- HRPVSP

2.1kHz 時的標稱電容 ( 導體- 導體)： 42nF/km

3.1kHz 時的標稱電容 ( 導體- 導體& 屏蔽) ： 75.5nF/km

4.20℃時導體的直流電阻： ≤ 90.9Ω/km

5. 標稱傳播速度： 66%

6. 標稱延遲時間： 5.25ns/m

7.1MHz 時的標稱衰減： 19.7dB/km

8. 大工作電壓： 300V

9. 推薦大工作電流： 2.1A (@25℃ )

1、應用：Application:

通訊音頻、廣播音響系統、儀表、電子設備及自動化設置、需防干擾線路屏蔽電線電纜。

供電系統******遠控抄表數據傳輸線，供水系統水表遠程數據傳輸信號線等總線電纜GS- HRPVSP

Applicable to communication audio frequency, broadcast sound system, meter, electric equipment and automatic equipment and anti-interference needed circuit shielded wire and cable.

2、產品說明：Product Description:

◆內導體使用多支退火裸銅絞合

◆聚氯乙烯J緣

◆多芯芯線絞合成纜

◆外包鋁箔屏蔽

◆銅線編織屏蔽總線電纜GS- HRPVSP

◆聚氯乙烯護套

◆額定電壓Uo/U為300/300V

◆長期允許工作溫度應不超過70℃ ◆Multiple strands annealed bare copper lines twisted as internal conductor

◆PVC insulated

◆Core line with cores twisted into cable

◆Aluminum shielded outside

◆Copper line braid shielded

◆PVC jacket

◆Rated voltage Uo/U is 300/300V總線電纜GS- HRPVSP
