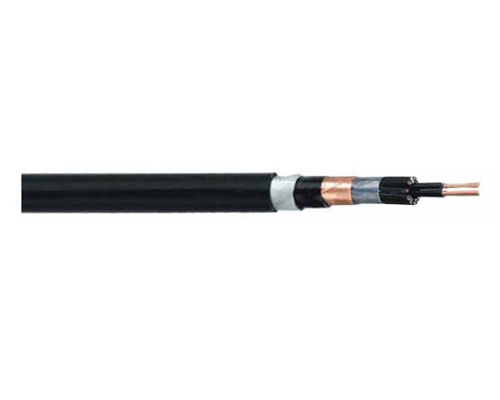

阻燃控制電纜ZR-KYJVP-2*1.5mm2
執行標準
GB/T 9330-2008 塑料絕緣控制電纜
GB/T19666-2005阻燃和耐火電線電纜通則
用途
阻燃控制電纜ZR-KYJVP-2*1.5mm2使用交流額定電壓0.6/1kV，450/750V控制、監控回路及保護線路等場合，阻燃控制電纜ZR-KYJVP-2*1.5mm2用于配電控制及發電廠變電站的電力和電動的控，用于阻燃要求的場合。
其他阻燃電纜型號名稱
| 型 號 | 名 稱 |
| ZR-KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套阻燃控制電纜 |
| ZR-KYJV | 銅芯交聯聚乙烯絕緣聚氯乙烯護套阻燃聚氯乙烯控制電纜 |
| ZR-KVVP | 銅芯聚氯乙烯絕緣編織屏蔽阻燃控制電纜 |
| ZR-KYJVP | 銅芯交聯聚乙烯絕緣銅絲編織屏蔽聚氯乙烯護套阻燃控制電纜 |
| ZR-KVVP2 | 銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套阻燃控制電纜 |
| ZR-KYJVP2 | 銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套阻燃控制電纜 |
| ZR-KVVP3 | 銅芯聚氯乙烯絕緣銅帶屏蔽聚氯乙烯護套阻燃控制電纜 |
| ZR-KYJVP3 | 銅芯交聯聚乙烯絕緣銅帶屏蔽聚氯乙烯護套阻燃控制電纜 |
| ZR-KVV22 | 銅芯聚氯乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃控制電纜 |
| ZR-KYJV22 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝聚氯乙烯護套阻燃控制電纜 |
| ZR-KVV32 | 銅芯聚氯乙烯絕緣細鋼絲鎧裝聚氯乙烯護套阻燃控制電纜 |
| ZR-KYJV32 | 銅芯交聯聚乙烯絕緣細鋼絲鎧裝聚氯乙烯護套阻燃控制電纜 |
| ZR-KVVP2-22 | 銅芯聚氯乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套阻燃控制電纜 |
| ZR-KYJVP2-22 | 銅芯交聯聚乙烯絕緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套阻燃控制電纜 |
| ZR-KVVR | 銅芯聚氯乙烯絕緣聚氯乙烯護套控制軟電纜 |
| ZR-KVVRP | 銅芯聚氯乙烯絕緣銅絲編織屏蔽聚氯乙烯護套控制軟電纜 |
| DDZ-KVV | 銅芯聚氯乙烯絕緣聚氯乙烯護套低鹵低煙阻燃控制電纜 |
| DDZ-KVVP | 銅芯聚氯乙烯絕緣編織屏蔽低鹵低煙阻燃控制電纜 |
| DDZ-KVVP2 | 銅芯聚氯乙烯絕緣銅帶屏蔽低鹵低煙阻燃控制電纜 |
| DDZ-KVV22 | 銅芯聚氯乙烯絕緣鋼帶鎧裝低鹵低煙阻燃控制電纜 |
| DDZ-KVV32 | 銅芯聚氯乙烯絕緣細鋼絲鎧裝聚低鹵低煙阻燃控制電纜 |
| WDZ-KYJY | 銅芯交聯聚乙烯絕緣無鹵低煙阻燃控制電纜 |
| WDZ-KYJYP | 銅芯交聯聚乙烯絕緣編織屏蔽護套無鹵低煙阻燃控制電纜 |
| WDZ-KYJYP2 | 銅芯交聯聚乙烯絕緣銅帶屏蔽無鹵低煙阻燃控制電纜 |
| WDZ-KYJY23 | 銅芯交聯聚乙烯絕緣鋼帶鎧裝無鹵低煙阻燃控制電纜 |
| WDZ-KYJY33 | 銅芯交聯聚乙烯絕緣細鋼絲鎧裝無鹵低煙阻燃控制電纜 |
注：阻燃（ZR）分為成束A、B、C類阻燃，分別表示為ZA、ZB和ZC，一般不注明（ZR）等級則為C類，加WDZ為低煙無鹵電纜。
產品規格
表2
| 型 號 | 額定 電壓 V |
導 體 標 稱 截 面 mm2 | ||||||||
| 0.5 | 0.75 | 1.0 | 1.5 | 2.5 | 4 | 6 | 10 | |||
● 阻燃控制電纜ZR-KYJVP-2*1.5mm2額定電壓U0/U為450/750V；
● PVC絕緣電纜導體的長期允許工作溫度為70℃；XLPE絕緣電纜導體的長期允許工作溫度為90℃；
●阻燃控制電纜ZR-KYJVP-2*1.5mm2的敷設溫度應不低于0℃，推薦的允許彎曲半徑：
無鎧裝層的電纜，應不小于電纜外徑的6倍；
有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍；
有屏蔽層結構的軟電纜，應不小于電纜的6倍。
●用顏色識別，5芯及以下電纜的絕緣線芯采用顏色色別，也可用數字色別。
●用數字識別，由內層到外層從1開始按自然數序順時針方向排列，數字標志顏色應與絕緣顏色有明顯的不同。
電纜主要技術指標
1、 導體20℃時大直流電阻見表3
表 3 導體20℃時大直流電阻/Ω/km
| 導體標稱截面 mm2 |
導體類別 | ||
| 1種 | 2種 | 5種 | |
| 20℃時大直流電阻 Ω/km | |||
| 0.5 | 36.0 | 36.0 | 39.0 |
| 0.75 | 24.5 | 24.5 | 26.0 |
| 1.0 | 18.1 | 18.1 | 19.5 |
| 1.5 | 12.1 | 12.1 | 13.3 |
| 2.5 | 7.41 | 7.41 | 7.98 |
| 4 | 4.61 | 4.61 | 4.95 |
| 6 | 3.08 | 3.08 | 3.30 |
| 10 | 1.83 | 1.83 | 1.91 |
2、工頻交流耐電壓試驗見表4
表4 電壓試驗
| 額定工作電壓 項 目
|
450/750V | |
| 交流電壓頻率 試驗時間 試驗電壓 試驗結果 |
50Hz 5分鐘 3000V 不擊穿 |
50Hz 5分鐘 3500V 不擊穿 |
3、 阻燃控制電纜ZR-KYJVP-2*1.5mm2工作溫度下的絕緣電阻見表5
表5 長期允許工作溫度下絕緣電阻
| 導體標稱截面 mm2 |
小絕緣電阻 MΩ.km | ||||
| PVC絕緣（70℃） | XLPE絕緣（90℃） | ||||
| 1種 | 2種 | 5種 | 1種 | 2種 | |
| 0.5 | - | - | 0.013 | - | - |
| 0.75 | 0.012 | 0.014 | 0.011 | 1.2 | 1.4 |
| 1.0 | 0.011 | 0.013 | 0.010 | 1.1 | 1.3 |
| 1.5 | 0.011 | 0.010 | 0.010 | 1.1 | 1.0 |
| 2.5 | 0.010 | 0.009 | 0.009 | 1.0 | 0.9 |
| 4 | 0.0085 | 0.0077 | - | 0.85 | 0.77 |
| 6 | 0.0070 | 0.0065 | - | 0.70 | 0.65 |
| 10 | - | 0.0065 | - | - | 0.65 |
4、 阻燃性能
阻燃性能應通過GB/T18380.33～35規定的成束燃燒A、B或C類試驗，若用戶不提出要求時，按C類試驗要求，具體符合表6要求
表6 成束燃燒的要求
| 代號 | 試驗金屬材料體積（L/m） | 供火時間/min | 合格指標 |
| ZA ZB ZC ZD* |
7 3.5 1.5 0.5 |
40 40 20 20 |
1) 試驗上炭長度大不超過距2.5m; 2) 停止供火后試樣上有陷燃燒時間不超過1小時 |
| ZD——只適用于電線電纜外徑小于12mm的電線電纜。 | |||
5、 低鹵低煙阻燃性能
PH值≥2.5；透光率≥30%；電導率≤30μS/mm
6、 無鹵低煙阻燃性能
PH值≥4.3；透光率≥60%；電導率≤10μS/mm
電纜結構及外徑尺寸
參考“塑料絕緣控制電纜”相似型號與規格。
交貨要求
1、電纜制造長度應不小于100m，允許長度不小于20m的短段電纜交貨，其交貨數量應不超過交貨總長度的10%。
2、計量誤差為±0.5%。
3、根據雙方協議，允許以任意長度的電纜交貨。
