阻燃鎧裝控制電纜適用于額定電壓0.6/1KV及以下的電力線路中作輸送電能用。阻燃電線電纜具有難以著火并具有阻止或延緩火焰蔓延的能力，它適用于對電纜有阻燃要求的多種場合敷設，如高層建筑，賓館，醫院，地鐵，核電站，發電廠，礦山，石油，化工等。
一、阻燃鎧裝控制電纜產品執行標準: 企業標準
二、阻燃鎧裝控制電纜的說明
阻燃電線電纜是指在規定的試驗條件下被燃燒，具有火焰蔓延僅在限定范圍內。撤去火源后，殘煙和殘灼能在限定的時間內自行熄滅特性的電纜。
（1）、阻燃電線電纜的阻燃等
成品電線電纜燃燒分為單根燃燒試驗和成束燃燒試驗。
A、單跟燃燒試驗方法：取自規定長度的試樣垂直支持，在試樣上部放置涂膠牛皮紙火焰指示器，在試樣下方放置手術棉球，用噴燈向試樣供火15S，停15S。反復5個周期后，如果火焰指示器燒去25%以上，燃燒的滴落物點燃棉球，火焰的持續時間超過60S則判定為不合格，反之為合格。
B、成束燃燒試驗方法：電纜成束排列規定在垂直的梯架上，用噴燈自下向上給試樣供火規定的時間。停止供火1個小時后，測量試樣碳化部分高度。如碳化部分達到的高度不超過2.5米，則被判為合格，反之為不合格。
C、 根據GB/T18380.3-2002規定的試驗條件，阻燃電線電纜分為A、B、C、D四個等。見表
|
阻燃等 |
供火溫度 |
供火時間 |
成束敷設電纜的非金屬材料體積 |
碳化高度 |
自息時間 |
適用產品 |
|
A |
≥815℃ |
40min |
≥7升/米|m |
≤2.5米 |
≤1h |
阻燃耐火電纜 |
|
B |
≥815℃ |
40min |
≥3.5升/米|m |
≤2.5米 |
≤1h |
阻燃耐火電纜 |
|
C |
≥815℃ |
20min |
≥1.5升/米|m |
≤2.5米 |
≤1h |
阻燃耐火電纜 |
|
D |
≥815℃ |
20min |
≥0.5升/米|m |
≤2.5米 |
≤1h |
阻燃耐火電纜 |
（2）、阻燃鎧裝控制電纜是含鹵型聚氯乙烯J緣或護套中加入有機的阻燃劑，所以一旦燃燒會產生很濃的煙霧，酸霧。毒性很大

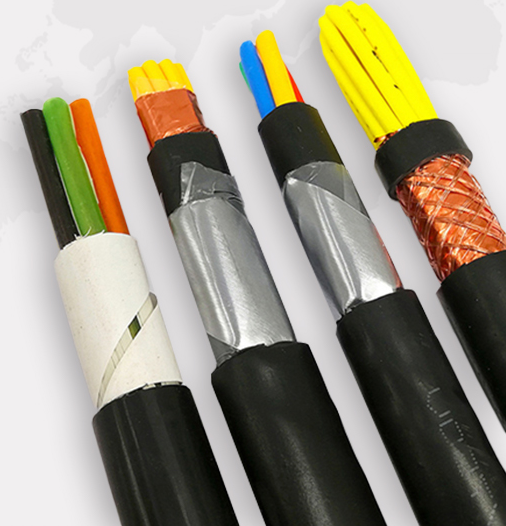

三、阻燃鎧裝控制電纜產品結構：
四、阻燃鎧裝控制電纜產品表示方法
（1）阻燃電線電纜的型號表示方法：阻燃電線電纜的型號是在普通電纜的型號前加○-□，○-是阻燃代號，用 Z表示；□-是阻燃等代號，用阻燃等A,B,C,D表示。
五、電纜的型號及M稱
|
型號 |
M稱 |
阻燃等 |
芯數 |
截面m㎡ |
額定電壓 |
|
Z-BV |
銅芯聚氯乙烯J緣阻燃電線 |
A.B.C.D |
1 |
1.5-400 |
450/750 |
|
Z-BVV |
銅芯聚氯乙烯J緣護套圓形阻燃電纜 |
A.B.C.D |
1-5 |
1.5-35 |
300-500 |
|
Z-BVVB |
銅芯聚氯乙烯J緣聚氯乙烯護套扁形阻燃電纜 |
A.B.C.D |
2,3 |
0.75-10 |
300-500 |
|
Z-BVR |
銅芯聚氯乙烯J緣阻燃軟電纜 |
A.B.C.D |
1 |
2.5-70 |
450/750 |
|
Z-RVS |
銅芯聚氯乙烯J緣絞型連接用軟電纜 |
A.B.C.D |
1 |
0.75-2.5 |
300/300 |
|
Z-RV |
銅芯軟導體無護套阻燃電纜 |
A.B.C.D |
1 |
1.5-240 |
450/750 |
|
Z-KVV |
聚氯乙烯J緣聚氯乙烯護套阻燃控制電纜 |
A.B.C.D |
2-61 |
1-10 |
450/750 |
|
Z-KVV²² |
聚氯乙烯J緣鋼帶鎧裝聚氯乙烯護套阻燃控制電纜 |
A.B.C.D |
2-61 |
1-10 |
450/750 |
|
Z-KVVP² |
聚氯乙烯J緣銅帶屏蔽聚氯乙烯護套阻燃控制電纜 |
A.B.C.D |
2-61 |
1-10 |
450/750 |
|
Z-KVVP²－²² |
聚氯乙烯J緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套阻燃控制電纜 |
A.B.C.D |
2-61 |
1-10 |
450/750 |
|
Z-KYJV |
交聯聚乙烯J緣聚氯乙烯護套阻燃控制電纜 |
A.B.C.D |
2-61 |
1-10 |
450/750 |
|
Z-KYJV²² |
交聯聚乙烯J緣鋼帶鎧裝聚氯乙烯護套阻燃控制電纜 |
A.B.C.D |
2-61 |
1-10 |
450/750 |
|
Z-KYJVP² |
交聯聚乙烯J緣銅帶屏蔽聚氯乙烯護套阻燃控制電纜 |
A.B.C.D |
2-61 |
1-10 |
450/750 |
|
Z-KYJVP²ˉ²² |
交聯聚乙烯J緣銅帶屏蔽鋼帶鎧裝聚氯乙烯護套阻燃控制電纜 |
A.B.C.D |
2-61 |
1-10 |
450/750 |
|
Z-VV |
交聯聚乙烯J緣聚氯乙烯護套阻燃電力電纜 |
A.B.C.D |
1-5 |
1.5-800 |
600/1000 |
|
Z-VV²² |
聚氯乙烯J緣鋼帶鎧裝聚氯乙烯護套阻燃電力電纜 |
A.B.C.D |
1-5 |
1.5-800 |
600/1000 |
|
Z-YJV |
交聯聚氯乙烯J緣聚氯乙烯護套阻燃電力電纜 |
A.B.C.D |
1-5 |
1.5-800 |
600/1000 |
|
Z-YJV²² |
交聯聚乙烯J緣鋼帶鎧裝聚氯乙烯護套阻燃電力電纜 |
A.B.C.D |
1-5 |
1.5-800 |
600/1000 |
六、阻燃鎧裝控制電纜使用特性
1、阻燃電力電纜的額定電壓U。/U為0.6/1KV，阻燃控制電纜的額定電壓為U。/U為450/750V，阻燃電線電纜的額定電壓U。/U為450/750V一下。
2、PVCJ緣電纜長期允許工作溫度不超過70℃ ，XLPEJ緣電纜長期允許工作溫度不超過90℃。
3、安裝是環境溫度不宜低于0℃。
4、電纜安裝時小彎曲半徑
A、阻燃電線外徑（D）小于25㎜，電纜的彎曲半徑不小于4D，外徑（D）為25㎜及以上，電纜的允許彎曲半徑應不小于6D
B、阻燃控制電纜：無鎧裝層的電纜應不小于電纜外徑的6倍，有鎧裝或銅帶屏蔽結構的電纜應不小于電纜外徑的12倍。
C、阻燃電力電纜的小彎曲半徑，見下表
|
項目 |
單芯電纜 |
多芯電纜 |
||
|
無鎧裝 |
有鎧裝 |
無鎧裝 |
有鎧裝 |
|
|
安裝時小彎曲半徑 |
20D |
15D |
15D |
12D |
D、 電纜的外徑
5、阻燃鎧裝控制電纜多芯電纜中性線導體標稱截面
|
主J緣線芯導體標稱截面m㎡ |
中性線導體標稱截面m㎡
|
|
|
3+1、3+2、4+1芯 |
等4、5芯 |
|
|
4 |
2、5 |
4 |
|
6 |
4 |
6 |
|
10 |
6 |
10 |
|
16 |
10 |
16 |
|
25 |
16 |
25 |
|
35 |
16 |
35 |
|
50 |
25 |
50 |
|
70 |
35 |
70 |
|
95 |
50 |
95 |
|
120 |
70 |
120 |
|
150 |
70 |
150 |
|
185 |
95 |
185 |
|
240 |
120 |
240 |
|
300 |
150 |
300 |
|
400 |
185 |
400 |
6、單芯電纜導電線芯為圓形，16m㎡ 及以上者可以緊壓。多芯電纜線芯截面為35m㎡及以下者，其線芯應為圓形，線芯截面在50m㎡及以上者為扇形、瓦型或半圓形。四芯電纜中D芯（中性線芯）可為圓形或扇形。五芯電纜中性線可為圓形或瓦型6m㎡及以下者允許由單根導體構成，10m㎡及以上者由多根單線組成。成型導體（扇形、瓦型或半圓形）應當緊壓。
七、阻燃鎧裝控制電纜主要性能
1、成品電線電纜應能經受5個周期的垂直燃燒試驗，而不傳遞火焰，試驗后試樣持續燃燒時間不超過1h。成品電纜應進行成束電纜燃燒試驗，試驗后電纜燒焦或受影響部分達到的高度應不超過火焰作用點以上2.5m。
2、電線電纜應經受-15℃的低溫卷繞試驗或低溫沖擊試驗，試樣后試樣表面應無目力可見的裂紋。
3、70℃的成品電線J緣體積電阻率應大于1*1010Ω.cm.
4、成品電線電纜應能經受2.5KV交流電壓試驗，5min不擊穿，成品控制電纜應能經受3KV交流電壓試驗，5min不擊穿，成品電力電纜應能經受3.5KV交流電壓試驗，5min不擊穿。
5、阻燃電線電纜采用高阻燃的聚氯乙烯塑料，氧指數大于30%
6、除具有以上特性外，其他性能與其******普通電纜相同。
八、電纜的規格及參數數據
阻燃型電線電纜產品的規格，結構尺寸和重量均按普通型******產品。
九、阻燃電纜的選擇要點
1、電線電纜成束敷設時應采用阻燃電線電纜。
2、阻燃電纜的阻燃別選擇方法：按表5-表7核算電線電纜的非金屬材料體積總量，然后確定燃燒等.
