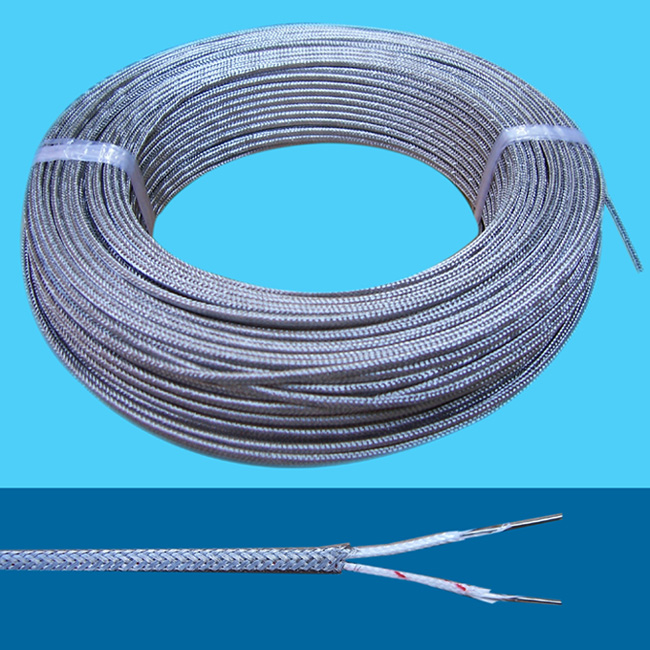

本產品適用于分度號為S、R、K、E、T、J、N型各種熱電偶與溫度顯示儀表之間的電氣連接，以提高測溫精度
一、ZRA-SC-HA-FF46RP高溫補償導線執行標準
GB/T4989-94及企業標準
二、ZRA-SC-HA-FF46RP高溫補償導線使用條件
1.工作溫度：高200℃和260℃兩種。
2.低環境溫度；固定敷設-60℃；非固定敷設-20℃。
3.小彎曲半徑：非鎧裝電纜不小于電纜外徑的10倍，鎧裝電纜不小于電纜外徑的12倍
三、ZRA-SC-HA-FF46RP高溫補償導線型號M稱
①補償導線
|
型 號 |
M 稱 |
|
KX-FF |
氟塑料J緣和護套普通K分度熱電偶用補償導線 |
|
KX-FPF |
氟塑料J緣和護套銅絲編織屏蔽普通K分度熱電偶用補償導線 |
|
KX-FP1F |
氟塑料J緣和護套鍍錫銅絲編織屏蔽普通K分度熱電偶用補償導線 |
|
KXS-FF |
氟塑料J緣和護套準確K分度熱電偶用補償導線 |
|
KXS-FPF |
氟塑料J緣和護套銅絲編織屏蔽準確K分度熱電偶用補償導線 |
|
KXS-FP1F |
氟塑料J緣和護套鍍錫銅絲編織屏蔽準確K分度熱電偶用補償導線 |
注：其他型號補償導線EX、JX、SC、KC、NC、NX、BC、TX，只需改寫型號的項，如EX-VV、EX-VPV

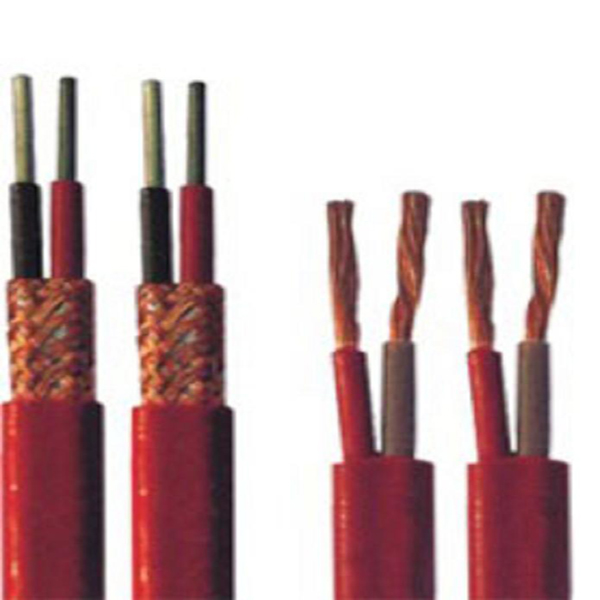

②補償電纜
|
型 號 |
M 稱 |
|
KX-FF |
氟塑料J緣氟塑料護套普通K分度熱電偶用補償電纜 |
|
KX-FPF |
氟塑料J緣氟塑料護套銅絲編織分屏蔽普通K分度熱電偶用補償電纜 |
|
KX-FPFP |
氟塑料J緣氟塑料護套銅絲編織分屏蔽及總屏蔽普通K分度熱電偶用補償電纜 |
|
KX-FFP |
氟塑料J緣氟塑料護套銅絲編織總屏蔽普通K分度熱電偶用補償電纜 |
|
KXS-FF |
氟塑料J緣氟塑料護套準確K分度熱電偶用補償電纜 |
|
KXS-FPF |
氟塑料J緣氟塑料護套銅絲編織分屏蔽準確K分度熱電偶用補償電纜 |
|
KXS-FPFP |
氟塑料J緣氟塑料護套銅絲編織分屏蔽及總屏蔽準確K分度熱電偶用補償電纜 |
|
KXS-FFP |
氟塑料J緣氟塑料護套銅絲編織總屏蔽準確K分度熱電偶用補償電纜 |
|
KX-FP3F |
氟塑料J緣鋁/塑復合帶分屏蔽氟塑料護套普通K分度熱電偶用補償電纜 |
|
KX-FP3FP3 |
氟塑料J緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套普通K分度熱電偶用補償電纜 |
|
KX-FFP3 |
氟塑料J緣氟塑料護套銅絲編織鋁/塑復合帶總屏蔽普通K分度熱電偶用補償電纜 |
|
KXS-FP3F |
氟塑料J緣鋁/塑復合帶分屏蔽氟塑料護套準確K分度熱電偶用補償電纜 |
|
KXS-FFP3 |
氟塑料J緣及護套鋁/塑復合帶總屏蔽準確K分度熱電偶用補償電纜 |
|
KXS-FP3FP3 |
氟塑料J緣鋁/塑復合帶分屏蔽及總屏蔽氟塑料護套準確K分度熱電偶用補償電纜 |
注：
1、其它型號補償電纜EX、SC、KC、NC、NX、BC、TX、JX，只需改寫型號的項，如EX-FF EX-FPF等。
2、對于銅帶屏蔽的電纜只需將型號中的P3改寫成P2即可，如KX-FP2F即是氟塑料J緣銅帶繞包分屏蔽氟塑料護套普通K分度熱電偶用補償電纜。
3、本公司還可銷售聚四氟乙烯薄膜與玻璃絲復合J緣及護套的高溫補償電纜，如：KXHF4
四、ZRA-SC-HA-FF46RP高溫補償導線型號結構組合型式及型號 項目用字母、數字代號含義
①型號結構組合型式(編制方法)說明
②型號項目用字母、數字代號含義說明
|
項目 |
代號 |
說明 |
|
|
型號 |
SC |
配用S分度號熱電偶的補償型補償線纜 |
|
|
分類和精度 |
使用分類 |
G |
一般溫度使用（不超過105℃） |
|
精度 |
S |
熱電動勢允差為普通可省略 |
|
|
耐熱等 |
105 |
高使用溫度為70℃ 可省略 |
|
|
J緣材料 |
V |
聚氯乙烯 |
|
|
屏蔽材料 |
P |
無屏蔽可省略 |
|
|
護套材料 |
V |
聚氯乙烯 |
|
|
鎧裝材料 |
22 |
鋼帶鎧裝 |
|
|
導體種類 |
A |
單股導體 |
|
|
規格 |
|
補償導線填寫：2×導體截面（2×S） |
|
注:要求阻燃應在型前加ZR本安電路用應在型號前加IA
舉例:配用E分度號一般準確耐溫200℃補償型多股1.0m㎡截面鋁復合帶分對屏蔽的五對熱電偶補償電纜表示為:
EX-HS200-FP3F-R 5×(2×1.0)
五、ZRA-SC-HA-FF46RP高溫補償導線技術參數
①J緣層顏色
|
補償導線 |
補償導線合金絲 |
補償導線J緣層顏色 |
配用熱電偶分度號 |
||
|
正 |
負 |
正 |
負 |
||
|
SC |
SPC（銅） |
SNC（銅鎳） |
紅 |
綠 |
S（鉑銠10-鉑） |
|
KCA |
KCA（鐵） |
KNA（銅鎳） |
紅 |
藍 |
K（鎳鉻-鎳硅） |
|
KCB |
KCB（銅） |
KNB（銅鎳） |
紅 |
藍 |
K（鎳鉻-鎳硅） |
|
KX |
KPX（鎳鉻） |
KNX（鎳硅） |
紅 |
黑 |
K（鎳鉻-鎳硅） |
|
EX |
EPX（鎳鉻） |
ENX（銅鎳） |
紅 |
棕 |
E（鎳鉻-銅鎳） |
|
JX |
JPX（鐵） |
JNX（銅鎳） |
紅 |
紫 |
J（鐵-銅鎳） |
|
TX |
TPX（銅） |
TNX（銅鎳） |
紅 |
白 |
T（銅-銅鎳） |
|
NC |
NPC（鐵） |
NNC（銅鎳） |
紅 |
灰 |
N（鎳鉻硅-鎳硅） |
注:補償導線型號個字母與熱電偶的分度號對應,D二個字母中“X”表示延伸型補償導線(與熱電偶材料相同),“C”表示補償型補償導線
②分類及護層顏色
|
使用分類 |
精度等標志 |
護套顏色 |
|||
|
普通 |
準確 |
普通 |
精度 |
本安電纜 |
|
|
一般用 |
省略 |
S |
黑色 |
灰色 |
藍色 |
|
耐熱用 |
省略 |
S |
黑色 |
黃色 |
藍色 |
③熱電動式及允差
|
型號 |
SC或RC |
KCA，KX |
NC，NX |
EX |
JX |
TX |
|
熱電動勢mv |
1.440 |
8.137 |
5.912 |
13.419 |
10.777 |
9.286 |
|
普通允差uv |
±60 |
±100 |
±100 |
±200 |
±140 |
±90 |
|
準確允差uv |
|
±60 |
±60 |
±120 |
±85 |
±48 |
④線芯結構及標稱截面
|
導體標稱截面m㎡ |
導體結構 |
|
|
單股線芯（A類） |
多股線芯（R類） |
|
|
0.5 |
1/0.8 |
7/0.3 |
|
1.0 |
1/1.13 |
7/0.43 |
|
1.5 |
1/1.37 |
7/0.52 |
|
2.5 |
1/1.76 |
19/0.41 |
⑤其他指標
1.J緣電阻:當周圍空氣溫度為15-35℃,相對濕度不超過80%時,補償導線成品線芯間和線芯與屏蔽層間的J緣
2.J緣層及護套機械性能:J緣層和護套的抗拉強度≥12.5N/m㎡,伸長率≥125%
3.阻燃性能:根據用戶所需可以符合GB12666-1990A、B、C
⑥補償導線及補償電纜外形尺寸和計算重量
