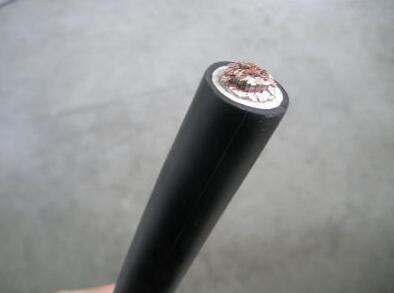

特種電纜-DN-F風能電纜
一、適用范圍：
特種電纜-DN-F風能電纜具有優異的阻燃性、低煙、低腐蝕、耐低溫、抗震、抗輻射性能，適應風能電站工作環境、耐
輻射的特殊電纜，主要用于風能電站中的電力傳輸系統。
二、使用特性：
1 額定電壓（U0/U），按不同產品系列分別從0.6/1kV到8.7/15kV。
2 電纜的高長期允許工作溫度，85℃。
三、 主要技術性能：
1. 徑向防水電纜。
絕緣表面無水分，絕緣電阻變化率不大于5％。
2 縱向防水電纜
在規定的水壓下，經過7天后，水浸入電纜內部長度不大于1.5m。
3 電纜在環境溫度不低于-30℃敷設時，無需預先加溫，敷設時不受落差限制。
4 電纜彎曲半徑，不小于電纜標準外徑的6倍。
四、電纜的型號和名稱：
型號名稱：特種電纜-DN-F風能電纜：風能電站用銅芯乙丙絕緣氯丁護套阻燃電力電纜
DN-F ：芯數1芯，標稱截面1～300mm2。
DN-F：芯數2、3、4、5芯，標稱截面1～150mm2。
注：單芯電纜鎧裝時，應采用非磁性材料。
本實用新型公開了一種風能電纜，屬于電纜技術領域。該電纜的導體采用多股復絞銅絲，導體表面有鍍錫層，該層外設有復合無紡布隔離層，隔離層表面的絕緣材料為橡膠復合物３ＧＩ３，外擠橡膠復合物３ＧＭ３護套。該電纜具有較強的柔性、彈性、可恢復性、抗拉性、耐低溫性，完全符合撓性可扭轉風能電纜的性能要求。適用于額定電壓４５０／７５０Ｖ及以上風力發電設備連線。該產品專用于國內外風電場，具有較好的社會效益和經濟效益。
風能電纜的優點：
1、具有良好的耐低溫和耐磨性，以及耐疲勞性、耐氣候老化性能、耐微生物性能，對油品、化學品具有極好的耐腐蝕性。
2、優異的抗扭轉性能和彎曲性能：成品電纜在-40℃的低溫環境下，能經受正、反各四轉為一次、扭轉角度為 360°，次數不少于3000次的抗扭轉性能，電纜導體不發生斷裂、護套表面不產生裂紋。
3、優良的耐低溫性能：適用環境溫度-45℃～+110℃，運行溫度為-40℃～+110℃。
4、耐低溫安裝：電纜的敷設溫度不低于-30℃，普通電纜的敷設溫度為不低于0℃。
5、柔軟的電纜彎曲半徑：固定安裝不小于電纜外徑的4倍，移動安裝不小于電纜外徑的5倍。
風能電纜結構和材料
風能電纜屬于橡皮類電纜（至少用在風機和上面一級塔桶中的電纜），采用的5類退火軟銅導體經特殊的優化設計而成，采用機械和電絕緣性能優異的EPR為絕緣材料，護套材質采用氯丁橡膠或其它相當的材料，具有耐油、耐低溫、耐日光等優異特性。
風能電纜的應用場合
機艙內部、機艙與塔架上部、塔架下部至塔底箱變處。
風能電纜的種類
用于機艙內：軟電線、控制電纜、數據線、拖鏈電纜（用于轉子構成回路）等。
塔架內：布電線（照明）、電力電纜（固定敷設和扭轉兩部分）。
