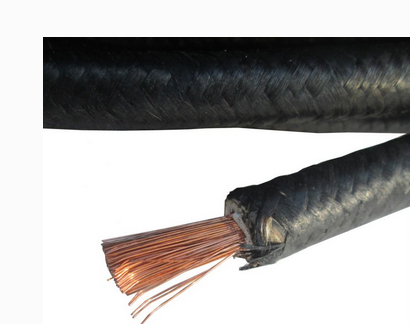

BX，BXR抗老化線
BX，BXR抗老化線使用場所
一、執行標準：企業標準或按技術協議
二、適用范圍：BX，BXR抗老化線適于額定電壓300V或1000V及以下的電氣設備及照明裝置固定敷設專用或移動不頻繁的場合用。
三、使用特性：1、電線的長期允許工作溫度應不超過+70℃
2、具有一定的耐油性及耐氣候性，不易霉性，及不延燃等特性
3、具有優異的耐候性，重量輕，強度高等特性。
四、型號和M稱：
BXVW 銅芯橡皮J緣聚氯乙烯復合物護套電線電纜
BXVWR 銅芯橡皮J緣聚氯乙烯復合物護套軟電線電纜
五、結構簡圖：
1 銅或鍍錫銅導電線芯
2 橡皮J緣層
3 護套 ( 黑色聚乙烯塑料或聚氯乙烯復合物塑料)
BXVW 銅芯橡皮J緣聚氯乙烯復合物護套電線電纜
BXVWR 銅芯橡皮J緣聚氯乙烯復合物護套軟電線電纜
五、結構簡圖：
1 銅或鍍錫銅導電線芯
2 橡皮J緣層
3 護套 ( 黑色聚乙烯塑料或聚氯乙烯復合物塑料)
|
型號
|
M 稱
|
敷設使用場所
|
|
BXF
BLXF |
銅（鋁）芯橡皮J緣氯丁或其它相當?shù)暮铣赡z混合物護套電線
|
適用于戶內明敷設和戶外
特別寒冷地區 |
|
BXY
BLXY |
銅（鋁）芯橡皮J緣黑色聚乙烯護套電線
|
適用于戶內空管和戶外特
別寒冷地區 |
|
BX
BLX |
銅（鋁）芯橡皮J緣棉紗或其它相當纖維編織電線
|
固定敷設用，可明敷設或
暗敷設 |
|
BXR
|
銅芯橡皮棉紗或其它相當纖維編織軟電線
|
室內安裝，要求軟柔時用
|
BXF銅芯氯丁橡皮電線，BLXF鋁芯氯丁橡皮電線的額定電壓和標準截面
|
型號
|
額定電壓（V）
|
芯數
|
標稱截面（m㎡）
|
|
BXF
|
300/500
|
1
|
0.75-240
|
|
BLXF
|
1
|
2.5-240
|
|
|
BXY
|
1
|
0.75-240
|
|
|
BLXY
|
1
|
2.5-240
|
|
|
BX
|
1
|
0.75-240
|
|
|
BLX
|
1
|
2.5-240
|
|
|
BXR
|
1
|
0.75-240
|
|
導體標稱截面
（m㎡） |
導電線芯
|
電纜外徑
mm |
20℃時導體電阻≤Ω/km
|
|
|
根/單線直徑mm
|
銅
|
鋁
|
||
|
0.75
|
1/0.97
|
3.9
|
24.5
|
-
|
|
1.0
|
1/1.13
|
4.1
|
18.1
|
-
|
|
1.5
|
1/1.38
|
4.4
|
12.1
|
-
|
|
2.5
|
1/1.78
|
5.0
|
7.41
|
11.8
|
|
4
|
1/2.25
|
5.6
|
4.61
|
7.39
|
|
6
|
1/2.76
|
6.8
|
3.08
|
4.91
|
|
10
|
7/1.35
|
8.3
|
1.83
|
3.08
|
|
16
|
7/1.70
|
10.1
|
1.15
|
1.91
|
|
25
|
7/2.14
|
11.8
|
0.727
|
1.20
|
|
35
|
7/2.52
|
13.8
|
0.524
|
0.868
|
|
50
|
19/1.78
|
15.4
|
0.387
|
0.641
|
|
70
|
19/2.14
|
18.2
|
0.263
|
0.443
|
|
95
|
19/2.52
|
20.6
|
0.193
|
0.320
|
|
120
|
37/2.03
|
23.0
|
0.153
|
0.253
|
|
150
|
37/2.25
|
25.0
|
0.124
|
0.206
|
|
185
|
37/2.52
|
27.9
|
0.0991
|
0.164
|
|
240
|
61/2.25
|
31.4
|
0.0754
|
0.125
|
